General Details

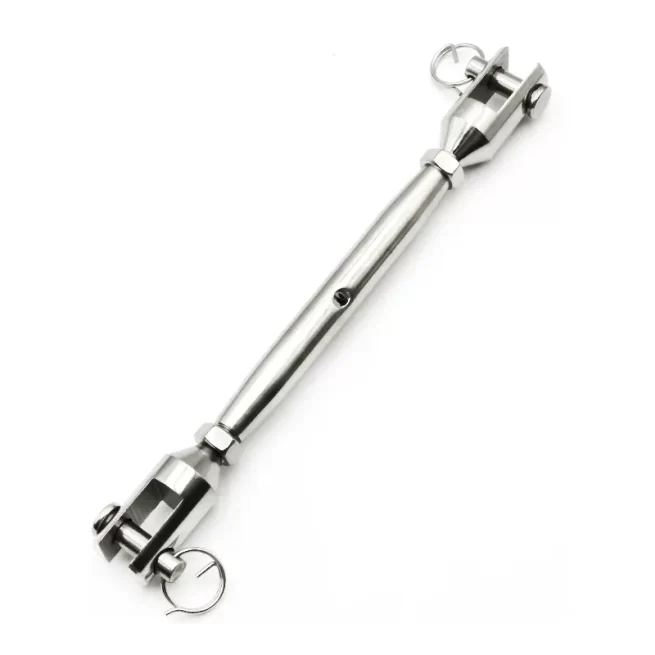

Rigging Screw Machined Fork & Fork is made from grade 316 stainless steel and used in marine, industrial and architectural applications.

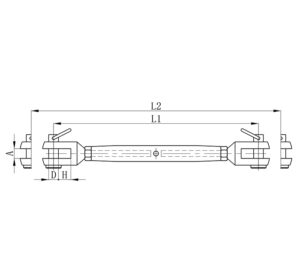

| Rigging Screw Machined Fork & Fork | |||||||||||||||
| ITEM NO | Thread Size | A (mm) | D (mm) | H (mm) | L1 (mm) | L2 (mm) | |||||||||
| 1058-0004 | M4 | 5.5 | 4 | 8 | 115 | 175 | |||||||||
| 1058-0005 | M5 | 6.5 | 5 | 10 | 135 | 195 | |||||||||
| 1058-0006 | M6 | 7.5 | 6 | 10 | 160 | 230 | |||||||||
| 1058-0008 | M8 | 11 | 8 | 11 | 180 | 255 | |||||||||
| 1058-0010 | M10 | 12 | 9 | 14 | 210 | 300 | |||||||||
| 1058-0012 | M12 | 14 | 12 | 20 | 270 | 380 | |||||||||
| 1058-0014 | M14 | 15 | 12 | 22 | 295 | 415 | |||||||||
| 1058-0016 | M16 | 17 | 16 | 26 | 340 | 480 | |||||||||
| 1058-0020 | M20 | 20 | 19 | 30 | 370 | 520 | |||||||||
| 1058-0022 | M22 | 22 | 22 | 35 | 455 | 635 | |||||||||
| 1058-0024 | M24 | 25 | 25 | 38 | 530 | 760 | |||||||||
| 1058-0027 | M27 | 30 | 28 | 41 | 580 | 810 | |||||||||
| 1058-0030 | M30 | 35 | 32 | 52 | 655 | 915 | |||||||||
| 1058-0036 | M36 | 35 | 35 | 52 | 695 | 970 | |||||||||
