General Details

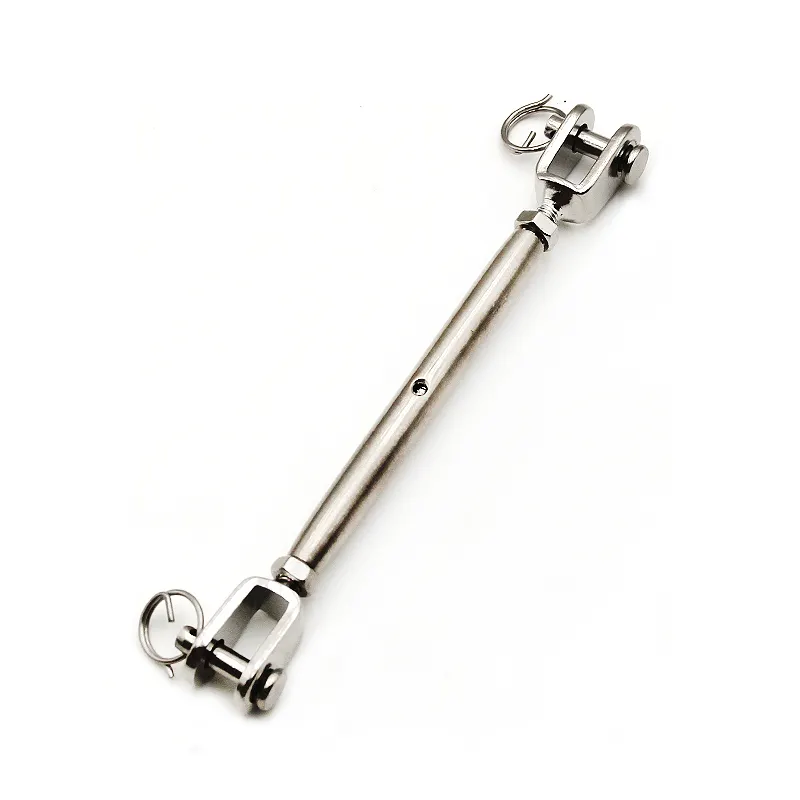

Rigging Screw with Jaw & Jaw, European Type is made from grade 316 stainless steel and used in marine, industrial and architectural applications.
| Rigging Screw with Jaw & Jaw, European Type | |||||||||||||||

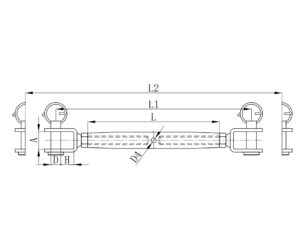

| ITEM NO | Thread Size | A （mm） | D （mm） | H （mm） | L1 （mm） | L2（mm） | |||||||||
| 1041-0004 | M4 | 5.5 | 4 | 8 | 110 | 170 | |||||||||
| 1041A-0005 | M5 | 6.5 | 5 | 10 | 130 | 190 | |||||||||
| 1041B-0005 | M5 | 7.5 | 5 | 9 | 130 | 190 | |||||||||
| 1041A-0006 | M6 | 7.5 | 6 | 10 | 150 | 220 | |||||||||
| 1041B-0006 | M6 | 8 | 6 | 10 | 150 | 220 | |||||||||
| 1041-0008 | M8 | 11 | 8 | 11 | 165 | 240 | |||||||||
| 1041-0010 | M10 | 12 | 9 | 14 | 190 | 280 | |||||||||
| 1041-0012 | M12 | 14 | 12 | 20 | 245 | 360 | |||||||||
| 1041-0014 | M14 | 15 | 12 | 22 | 270 | 390 | |||||||||
| 1041-0016 | M16 | 17 | 16 | 26 | 310 | 450 | |||||||||
| 1041-0020 | M20 | 20 | 19 | 30 | 360 | 510 | |||||||||
| 1041-0022 | M22 | 30 | 22 | 46.5 | 472 | 653 | |||||||||
| 1041-0024 | M24 | 30 | 25 | 49 | 520 | 750 | |||||||||
| 1041-0027 | M27 | 34 | 28 | 54 | 595 | 830 | |||||||||
| 1041-0030 | M30 | 40 | 32 | 62 | 660 | 915 | |||||||||
| 1041-0036 | M36 | 44 | 36 | 70 | 730 | 1000 | |||||||||
