General Details

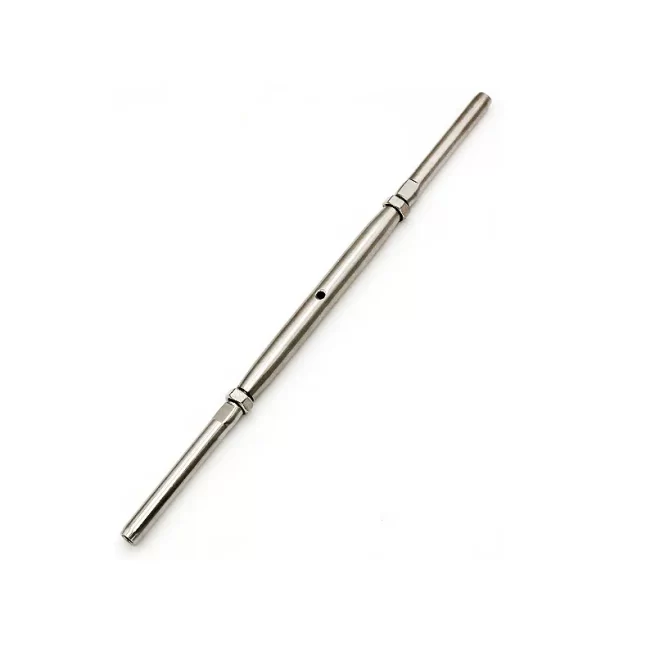

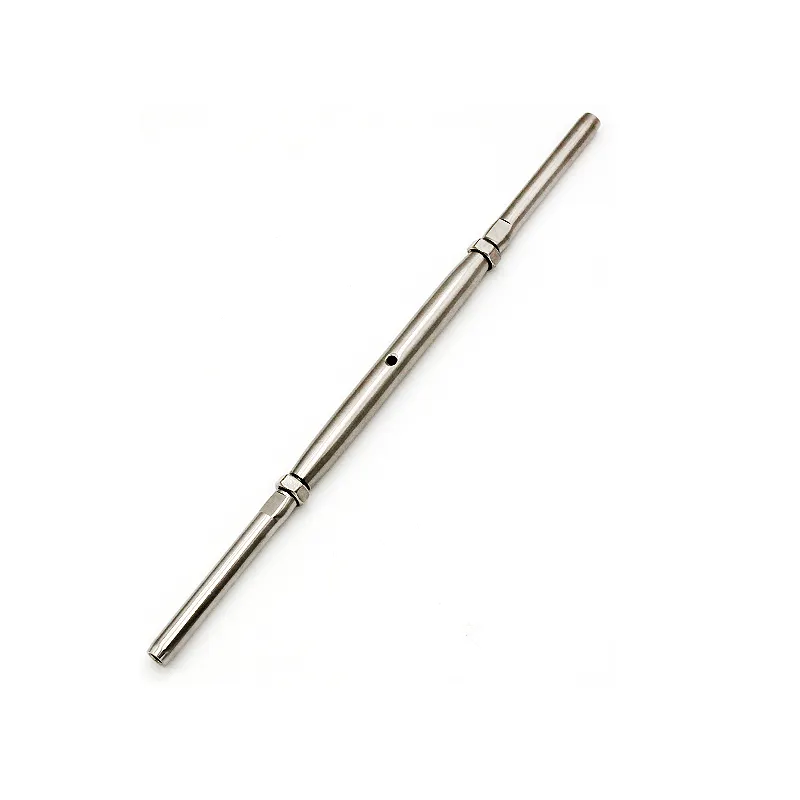

Rigging Screw with Swage & Swage, European Type is made from grade 316 stainless steel and used in marine, industrial and architectural applications.
| Rigging Screw with Swage & Swage, European Type | |||||||||||||||
| ITEM NO | Thread Size | Wire（mm） | D1（mm） | D2（mm） | L3（mm） | L1（mm） | L2（mm） | ||||||||
| 1043-0402 | M4 | 2 | 2.2 | 4.8 | 24 | 145 | 197 | ||||||||
| 1043-0502 | M5 | 2 | 2.2 | 5.5 | 32 | 178 | 238 | ||||||||
| 1043-0525 | M5 | 2.5 | 2.7 | 5.5 | 32 | 178 | 238 | ||||||||
| 1043-0532 | M5 | 3.2 | 3.5 | 6.35 | 39 | 184 | 244 | ||||||||
| 1043-0603 | M6 | 3 | 3.3 | 6.35 | 39 | 204 | 274 | ||||||||
| 1043-0632 | M6 | 3.2 | 3.5 | 6.35 | 39 | 204 | 274 | ||||||||
| 1043-0604 | M6 | 4 | 4.3 | 7.5 | 45 | 224 | 294 | ||||||||
| 1043-0804 | M8 | 4 | 4.3 | 7.5 | 45 | 235 | 305 | ||||||||
| 1043-0805 | M8 | 5 | 5.3 | 9 | 52 | 249 | 319 | ||||||||
| 1043-1005 | M10 | 5 | 5.3 | 9 | 52 | 270 | 355 | ||||||||
| 1043-1006 | M10 | 6 | 6.4 | 12.6 | 64 | 300 | 385 | ||||||||
| 1043-1206 | M12 | 6 | 6.4 | 12.6 | 64 | 330 | 445 | ||||||||
| 1043-1208 | M12 | 8 | 8.4 | 16 | 80 | 370 | 480 | ||||||||
| 1043-1407 | M14 | 7 | 7.4 | 14.2 | 70 | 365 | 485 | ||||||||
| 1043-1608 | M16 | 8 | 8.4 | 16 | 80 | 418 | 548 | ||||||||
| 1043-1610 | M16 | 10 | 10.5 | 18 | 90 | 438 | 568 | ||||||||
| 1043-2010 | M20 | 10 | 10.5 | 18 | 90 | 465 | 620 | ||||||||
| 1043-2012 | M20 | 12 | 12.6 | 20 | 105 | 495 | 650 | ||||||||
| 1043-2214 | M22 | 14 | 14.7 | 25 | 140 | 645 | 820 | ||||||||
| 1043-2416 | M24 | 16 | 16.9 | 28 | 160 | 745 | 980 | ||||||||
| 1043-2719 | M27 | 19 | 20 | 34.5 | 200 | 880 | 1115 | ||||||||
| 1043-3022 | M30 | 22 | 23.2 | 40.5 | 230 | 985 | 1240 | ||||||||
| 1043-3626 | M36 | 26 | 27.5 | 46 | 280 | 1130 | 1400 | ||||||||
